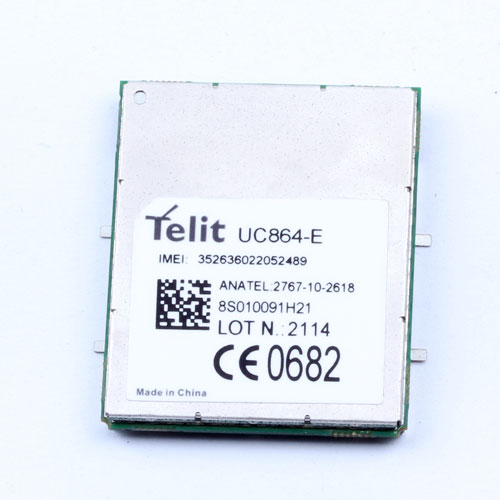

UC864-E
UC864-E是一个完整的3.5G无线数据模块，它与泰利特(Telit)紧凑型系列的GSM/GPRS和CDMA产品完全兼容，从而便于集成方和开发 方一次性设计出它们的应用项目，并利用世界上两大通用的蜂窝技术相结合的技术所带来的真正覆盖全球的范围和业务灵活性。并可另外在UC864-G变量中选 择三频UMTS。
为了最小化欧洲当地应用商的成本，UC864-E特别设计有单频2100MHz UMTS/HSDPA 广播功能。同时，为满足客户产品应用于全球的需求，UC864-G设计有三频的功能。
超紧凑的设计和更宽的操作温度范围，泰利特(Telit)的UC864-E是中高容量的m2m应用和移动数据及计算设备的理想平台。附加功能，如集成TCP/IP和UDP，三通道ADC，在不增加成本的情况下使得产品的功能更加强大。
UC864-E专门用于为客户提供全球网络覆盖。它还可完全与现有EDGE和GSM/GPRS网络兼容。具有扩展接口设置，包括IIC和用户可定义的GPIO，可以更方便地集成外围设备。
产 品 特 点
HSDPA 7.2 Mbps
UMTS/HSDPA(WCDMA/FDD) 2100MHz
四频EGSM 850/900/1800/1900
GPRS Multi-slot Class12
EDGE Multi-slot Class 12
尺寸：30×36.2×4.8mm
重量：10g
温度范围
-30℃至+80℃（操作温度）
-40℃至+90℃（存储温度）
接 口
80引脚(Pin)莫仕连接器
1.8/3V UICC SIM 卡接口
IIC、GPIO和A/D转换器
USB2.0全速接口
Rf连接器，外接天线端口
通过COMS，UCRT，PCM的ITU-T V.24
串行链路
UART PCM接口
蜂鸣器输出
数据
HSDPA
- 下行链路至7.2Mbps
- 上行链路至384 kbps
WCDMA
下行链路/上行链路至384 kbps
EDGE
-下行链路至236.8 kbps
-上行链路至118 kbps
GPRS
-下行链路至85.6kbps
-上行链路至42.8 kbps
-PBCCH支持
CSD
下行链路至/上行链路至14.4 kbps
操作模式
通过USB执行AT命令集和UART发送数据
通过UART执行AT命令集和USB发送数据
电 气
输出功率
- Class 4 [2W,33 dBm] @ GSM 850/900
- Class 1 [1W,30 dBm] @ GSM 1800/1900
- Class 3 [0.25W,24 dBm] @ UMTS
- Class E2 [0.5W,27 dBm] @ EDGM 850/900
- Class E2 [0.4W,26 dBm] @ EDGM 1800/1900
供电电压
典型值：3.8V DC
范围：3.4/4.2V DC
功耗
- 电源关闭：< 26 uA
- GSM模式闲置：< 3.3 mA
- UMTS模式闲置：< 4.1 mA
-WCDMA 网络极差状态声音通道< 690 mA
-GSM 网络极差状态声音通道< 317 mA
-WCSMA 网络极差状态数据通道< 680 mA
-HSDPA 网络极差状态通道< 730 mA
-GPRS 网络极差状态Class 12 < 790 mA
-EGPRS 网络极差状态Class 12 < 560 mA
附 加 功 能
语音和短消息
具有IP和UDP协议的TCP协议栈
标准和扩展的AT指令集
最小功耗
可通过USB或OTA对固件进行升级
认 证
CE、GCF
